一、用途和适用范围：
1、钢铁，有色金属，金属箔，硬质合金，金属薄板，微观组织，碳化；
2、渗碳，渗氮和脱碳层，表面硬化层，电镀层，涂层,热处理；
3、玻璃，晶片，陶瓷材料；
二、产品概述：

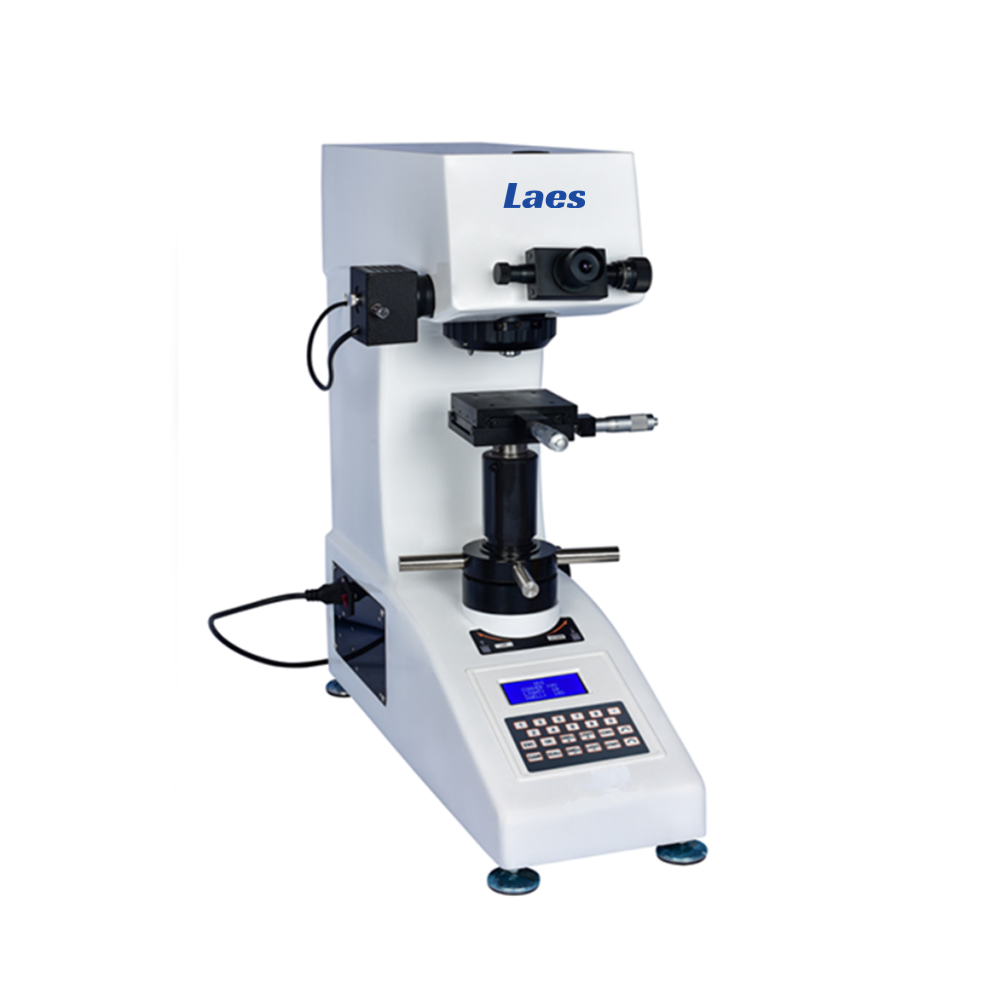

1、传感器维氏硬度计是光、机、电一体化的高新技术产品，采用闭环式加载控制系统，试验力精度高，示值的重复性及稳定性佳。
2、该仪器显示屏显示直观清晰，操作方便，具备节能模式。
3、高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。
4、通过按键操作，在按键上能输入测量压痕的长度、在屏幕上能显示硬度值、换算标尺、试验力、试验力保持时间和测量次数等。
三、功能和特点：
1、光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；
2、工业显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间，测量次数；
3、铸铝壳体一次成型，结构稳定不变形，汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；
4、我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务；
5、CHV-10Z机型可在按键上输入测量压痕的长度得出硬度值；
6、CHV-10Z机型可实现：观察—测试—测量的位置切换由自动转塔完成；
四、技术参数：
|
序号 |
产品名称 |
技术参数 |
|
1 |
维氏硬度标尺 |
HV0.1,HV0.2,HV0.3,HV0.5,HV1,HV2,HV2.5,HV3,HV5,HV10 |
|
2 |
显示 |
4位数的硬度值，4位数的对角线长度（D1，D2），保荷时间，测试次数，转换标尺，灯光亮度，试验力 |
|
3 |
试验力（Kgf） |
0.1、0.2、0.3、0.5、1、2、2.5、3、5、10kgf |
|
4 |
测试模式 |
HV/HK |
|
5 |
物镜和压头切换 |
自动切换 |
|
6 |
测量倍数 |
双物镜测量10X 、40X都可测量 |
|
7 |
加载控制 |
自动（加载/保持/卸载） |
|
8 |
试验力保持时间(s) |
1-99 |
|
9 |
光通道 |
双光通道（目镜及CCD摄象通道） |
|
10 |
光学系统 |
物镜:10×，40× 目镜倍数:10×（可选15X） 总放大倍数(μm):100×, 400× 测量范围(μm):200 分辨率(μm):0.0625 |
|
11 |
执行标准 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
|
12 |
硬度测量范围 |
(5-9999)HV |
|
13 |
XY试台 |
尺寸(mm):100×100 行程范围(mm):25×25，最小读数(mm):0.01 |
|
14 |
试件最大高度(mm) |
165 |
|
15 |
试件最大宽度(mm) |
130(从压头中心线至机壁距离） |
|
16 |
电源电压 |
AC220V/50HZ |
|
17 |
外形尺寸(mm) |
585×200×630 |
|
18 |
重量(kg) |
42 |
