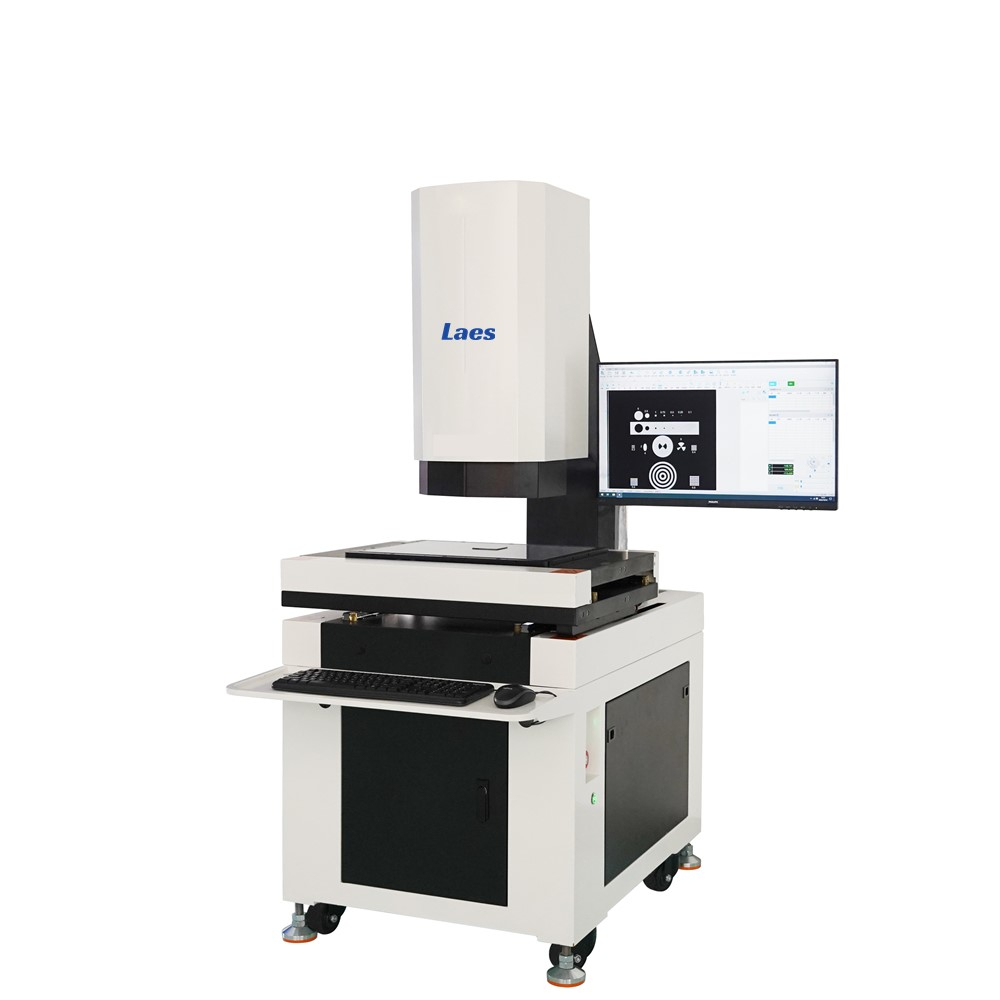

一、应用领域：
1、仪器适用于以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。
2、广泛应用于电子组件、五金机件、塑胶模具、矿石珠宝、军工、航空、汽车、光学等需要高精度测量的行业。
二、仪器特点
|
序号 |
特点 |
|
1 |
整机底座、立柱、X/Y平台均采用天然大理石材质,永不变形,精度高,稳定性强； |
|
2 |
全新流线型一体式结构设计，外观整洁、直观、大方，节省空间； |
|
3 |
采用台湾上银直线导轨，导轨滑块跨距大（200mm），运行平稳，精度更稳定； |
|
4 |
采用TBI研磨级丝杆，噪音低，运行速度快(300 mm/s)，噪音低； |
|
5 |
采用400W高惯量伺服马达，全闭环伺服控制技术，扭距大，加速度快，运行平稳； |
|
6 |
采用高精度金属贴片光栅尺，防尘，防潮、防油，耐腐蚀； |
|
7 |
底光采用可调式平行透镜LED冷光源，产品轮廓边缘呈像更清晰； |
|
8 |
上光源采用大角度环形光源及同轴上光源，避免热光源带来的热胀冷缩的弊病，同时适合各种表面照射； |
|
9 |
采用2000W数字黑白相机结合160W高清彩色相机，双视野呈像； |
|
10 |
采用双远心镜头及高清自动变倍双镜头，大视野倍率3.3X,小视野放大倍率:30X—200X |
|
11 |
可选配日本KEYENCE激光系统和光谱测量系统，结合软件可进行大量程、高精度3D测量； |
|
12 |
测量软件：采用本公司自行研发的功能强大的一键快速测量软件，可以方便快捷的对各种工件进行精确、快速的量测，为用户提供了完善的测量解决方案； |
三、功能特点
1、精准闪测，一触即发；
2、大口径高景深，实现全视野范围成像清晰，无畸变；
3、自动图像匹配功能，测量工件可任意摆放，无需定位夹具，无需焦点调节，无需载物台手动操作；
4、可实现测量工件多个位置测量，增加测量尺寸，也不会多耗费测量时间；
5、多个工件可同时一并测量，无需每个工件单次测量；
6、操作简单，可快速完成所有测量过程，并输出测量结果；
7、2秒内图像聚焦清晰，重复聚焦一致性高，零失误；
8、测量精准，测量结果不会因人而异；
9、测量过程无需平台运动，有效防止产品位移造成的测量误差；
10、防震台设计，一体式结构，保证仪器的刚性；
11、人体工程学设计，让测量员有舒适的测量空间；
12、测量结果可自动保存到主机；
四、技术参数
|
序号 |
名称 |
技术参数 |
|
1 |
(X/Y/Z)量测行程 |
大视野：400*300*300 小视野：300*300*300 |
|
2 |
全机尺寸(mm) |
700*1130*1762 |
|
3 |
机台承重量 |
30Kg |
|
4 |
CCD |
大视野：2000W高分辨率数字CCD；小视野：160W高分辨率彩色数字CCD； |
|
5 |
镜头 |
大视野：0.16X双远心镜头；小视野：0.7-4.5X全自动变倍镜头 |
|
6 |
量测系统 |
VISION |
|
7 |
光学尺分辨率 |
0.0005mm，可显示0.0001mm |
|
8 |
X/Y量测精度 |
大视野：(5+L/200) um；小视野：(2.0+L/200)um |
|
9 |
重复性 |
2um |
|
10 |
电源供给 |
220V+10% 50/60Hz |
|
11 |
适合环境 |
温度20-25摄氏度，湿度50%-60% |
五、软件特点
1、用户程序：
（1）自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。
（2）可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组，实现工件多个面翻面测量。
2、全面的测量元素：
点、最高点、线、最高线、圆（中心坐标，半径、直径、真圆度、周长、面积，最大半径、最小半径）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈最大半径、最小半径、厚度）、测量结果再计算（最大值、最小值、平均值、求和）、二维码识别、条码识别。
3、标注：距离、X距离、Y距离、半径、直径、角度；
4、形状误差评定：直线度、圆度。
5、位置误差评定：平行度、垂直度、对称度、同心度、位置度。
6、坐标系转换笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转，建立工件坐标系。
7、测量数据可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk
8、其他
（1）软件语言：多国语言可选，语言包开放，可定义翻译修改。
（2）图像和绘图区共用，所见即所得，可自定义：颜色、线宽、字体大小、背景颜色。
（3）对焦辅助、灯光辅助功能，减少人为误差。
（4）合格/不合格（OK/NG），并报警提示，可语音输出：OK、NG。
（5）可快速扫描轮廓，并导出到CAD
（6）可选配IO卡，外触发测量并OK NG 信号输出。
9、特殊定制功能：
（1）客制化输出报表
（2）图像扫码功能
（3）SPC数据分析功能
（4）特殊功能及要求接受定制
六、工作环境
1、电源220V±10%,50-60Hz,具备稳压装置，UPS电源保护断电保护功能（客户自配）
2、隔振光学仪器设计，振幅：<1.2μm
3、温度20±2 ℃，温度变化≦2℃/hr，湿度30～75%。
