一、工作原理
1、非接触式二维机器视觉精密测量设备，核心依靠**双远心光学成像 + 数字图像算法实现，摆放工件、一键完成全部尺寸测量。
2、普通镜头存在近大远小透视误差；双远心镜头只接收平行光线，在有效工作距离内：
3、工件轻微高低、摆放倾斜，成像放大倍率恒定不变；
4、畸变极低，消除透视误差，保证测量精度；
5、大视野、大景深，一次拍摄就能拍下整个工件轮廓。
二、介绍
1、大视野影像闪测、高精度、全自动，开创快速测量新理念
2、通过将远心成像与智能图像处理软件的完美结合
3、任何繁琐的测量任务，都变得无比简单
4、只需把工件放置到有效测量区域，然后轻轻按一键
5、所有二维尺寸瞬间完成测量、判定结果、自动保存数据
6、测量精准，测量结果不会因人而异
7、可实现工件多个位置、多个产品同时测量
8、一体式结构加装防震台设计，保证仪器的刚性及稳定性
9、载物平台加装磁铁，定制化平台，简化放置工件步骤。
10、增加防油小键盘，简化调取程序步骤，提高测量效率。
三、仪器特点：
1、打破尺寸测量的常规方法。
2、大口径高景深，实现全视野范围成像清晰，超低畸变
（传统镜头） (精密双远心镜头)
3、高分辨率数字相机，仪器采用1200万~4300万像素高分辨率数字相机
4、软件采用先进的20：1亚像素图象边缘处理
5、最小二乘法回归处理可自动祛除毛刺和异常点，将对特征位置上的影响降低到最低
6、自动识别工件、无需定位
7、高效的批量测量
（1）测量范围内一次性可测量大于20000个尺寸，100个尺寸测量时间小于1秒，大幅缩短测量时间
（2）多个工件任意摆放，自动识别，批量测量
四、测量软件介绍
1、完全自主研发，软件界面简洁、功能强大，极易学习；
2、采用我司自主研发的畸变校正技术，保证在视野的各位置、各角度测量结果稳定精准；
3、自主研发的图像拼接技术，保证拼接误差小于
4、用户程序：
（1）自动匹配工件，任意放置，一键测量。
（2）可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。（3）可建立程序组，实现工件多个面翻面测量。
5、全面的测量元素：
点、最高点、线、最高线、圆（中心坐标，半径、直径、真圆度、周长、面积，最大半径、最小半径）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈最大半径、最小半径、厚度）、测量结果再计算（最大值、最小值、平均值、求和）、二维码识别、条码识别。
6、标注：距离、X距离、Y距离、半径、直径、角度等；
7、形状误差评定：直线度、圆度。
8、位置误差评定：平行度、垂直度、对称度、同心度、位置度。
9、坐标系转换
（1）笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。
（2）可即时转换测量值的基本单位mm、inch、mil。
（3）坐标平移、坐标旋转，建立工件坐标系。
10、测数据
（1）可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpkh、SPC数据分析功能
（2）包括：直方图、Cpk趋势图、X控制图、Xbar-R控制图、Xmedian-R控制图、X-Rs控制图。
11、其它
（1）软件语言：多国语言可选，语言包开放，可定义翻译修改
（2）图像和绘图区共用，所见即所得，可自定义：颜色、线宽、字体大小、背景颜色
（3）对焦辅助、灯光辅助功能，减少人为误差
（4）合格/不合格（OK/NG），并报警提示，可语音输出：OK、NG
（5）可快速扫描轮廓，并导出到CAD
（6）可选配IO卡，外触发测量并OK NG 信号输出

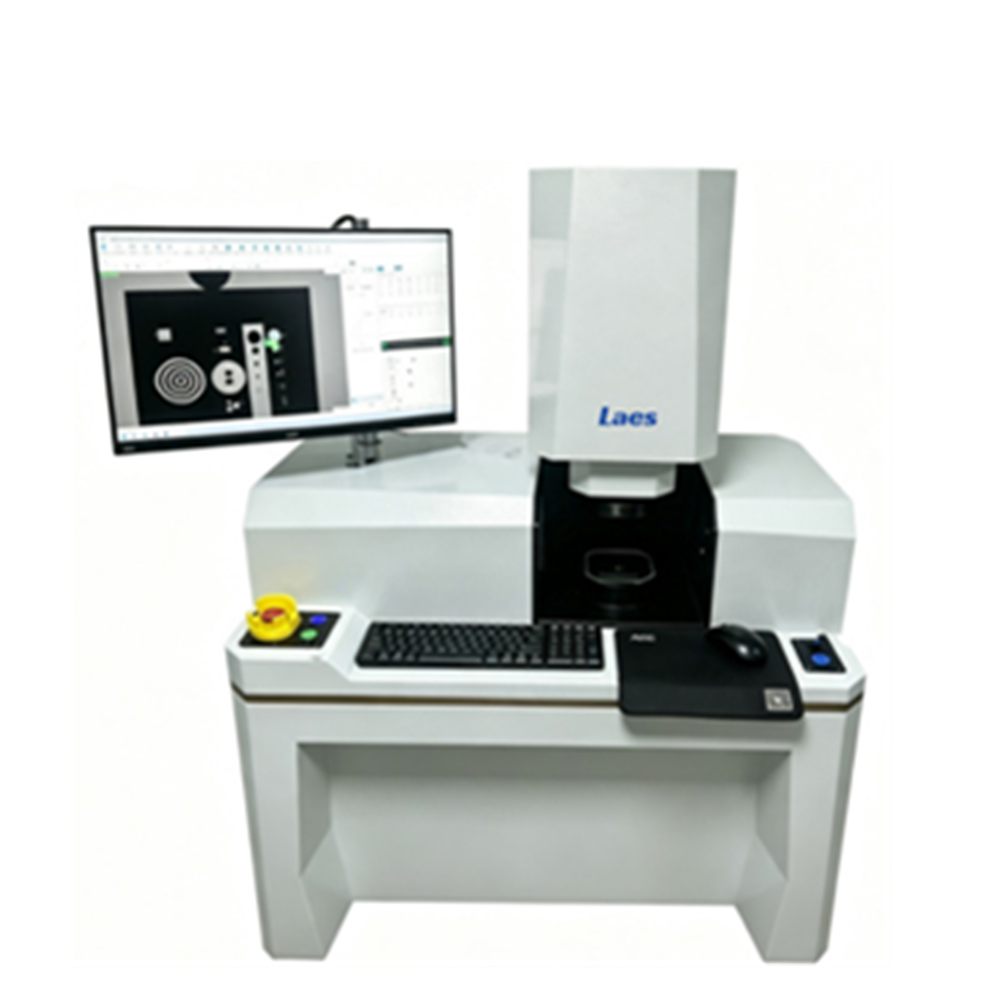

12、产品外形图
（1）外形图
（2）测量空间区域尺寸：长宽高520mm*312mm*409.5mm
五、主要配置：
|
序号 |
说 明 |
名 称 |
规 格 型 号 |
数量 |
备注 |
|
|
1 |
主机 |
1 |
主机 |
立卧一体式机身及底座（含自动旋转工作平台） |
1 |
|
|
2 |
相机系统 |
2600万数字高清晰相机 |
2 |
|
||
|
3 |
镜头 |
双远心大视野光学镜头 |
2 |
|
||
|
4 |
视野范围 |
正面视野：116*116mm侧面视野：116*116mm |
|
|
||
|
5 |
测量精度 |
3.0+L/200μm |
|
|
||
|
6 |
重复精度 |
2.0μm |
|
|
||
|
7 |
控制器 |
UWC4000支持间歇闭环、实时闭环、开环等多种控制方式 |
1 |
|
||
|
8 |
灯源 |
远心平行轮廓光+同轴光 (自动打光及补光) |
5 |
|
||
|
2 |
计算机 |
1 |
计算机 |
品牌电脑（内存16G/硬盘500G/ 24寸显示器） |
1 |
|
|
3 |
软件 |
1 |
基本软件 |
测量软件V1.0 |
1 |
|
