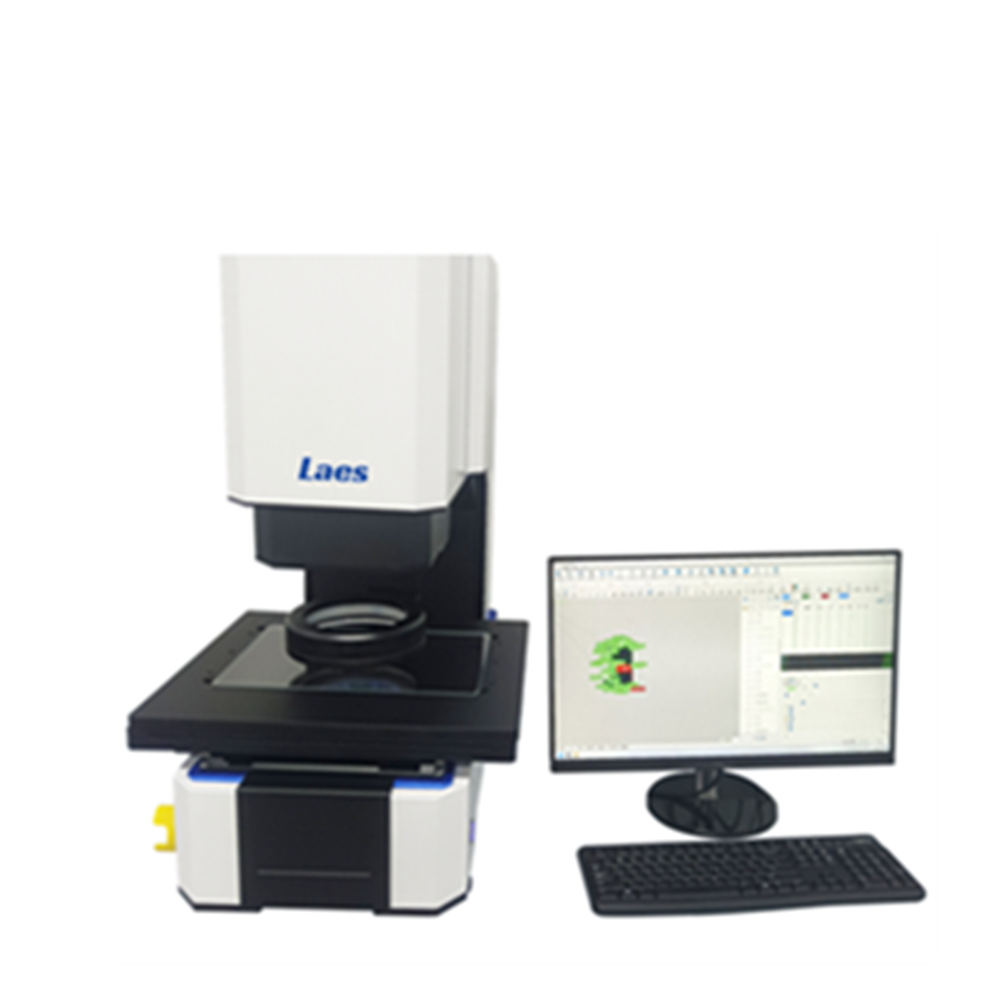

一、产品简介
1、一键测量机也叫大视野拼接闪测仪，是常规单视野一键测量仪的升级机型。
2、设备搭载高精度伺服 XY 移动平台、双远心光学成像系统与全景图像无缝拼接算法，解决普通闪测仪视野受限问题，可实现大尺寸工件、多件排布工件一次性全景扫描+全尺寸自动测量，兼顾微米级精度与超高检测效率，替代传统二次元影像仪、分段手动测量方案。
二、工作原理
1、分段图像采集伺服平台带动玻璃工作台自动走位，分多帧拍摄工件不同区域，每帧画面依靠远心镜头保证边缘无畸变、景深充足。
2、智能图像拼接融合软件自动识别相邻画面重叠特征点，算法消除拼接错位、色差、断层，合成一张完整无偏差的工件全景大图。
3、一键全自动尺寸检测基于全景图像做亚像素级边缘提取，自动识别所有轮廓特征，一次性输出长度、孔径、角度、同心度、位置度等全部二维尺寸，自动判定 OK/NG。
三、产品优势
1、传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。
2、一键式测量仪将扫清传统测量仪器在检测方面的难题，其优势为：
3、自动匹配：同一品类产品一次编程，永久保存，测量时自动匹配；
4、自动测量：可与机械手臂进行配合，实现全自动测量；
5、校准简单：仅需一个功能校准键，多角度、全方位、全视野校准，保证测量精度；
6、使用简单：人性化、智能化的软件设计，无需用户过多的操作，易学、易用、易上手；
7、 测量功能：点、线、圆、圆弧、角度、点线距离、线线距离、圆圆距离等二维尺寸测量；
8、数据自动保存：测量的结果自动保存到电脑，包括测量日期，产品的批号等信息；
9、轮廓扫描：快速扫描轮廓，并导出DXF文件。
四、测量软件
1、软件界面
2、测量模式：测量模式分为单工件测量、多工件测量，可实现一键自动搜索已设定测量模板，快速精确地进行批量测量。
3、操作流程
五、数据导出
1、软件支持EXCEL，BMP，DXF，文档导出，点击导出EXCEL按钮时会自动启动相应程序。导出DXF格式文档需要用AutoCAD等图形软件打开。
2、EXCEL导出设置
（1）由于EXCEL表格需求的多样化，软件支持对EXCEL文档的导出设置，点击主菜单栏上的 弹出如下对话框。（用户根据相应点需求进行设置即可）
3、自动生成检测报告
六、应用场景
1、一键式测量仪可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等领域。
2、齿状刀片
3、电路板
4、法兰盘
5、精密注塑件等其他产品
七、技术规格
|
序号 |
名称 |
技术参数 |
|
1 |
测量行程XYZ（mm） |
300×200×76 |
|
2 |
机台移动方式 |
自动 |
|
3 |
单视野测量范围（mm） |
80×60 |
|
4 |
镜头倍率 |
0.16 |
|
5 |
光学镜头 |
双远心光学镜头 |
|
6 |
景深（mm） |
6 |
|
7 |
图像传感器（像素） |
2600万像素工业相机 |
|
8 |
平台移动测量精度（μm） |
±(3.0+L/200) |
|
9 |
平台未移动测量精度（μm） |
±2.0 |
|
10 |
重复性（μm） |
±2.0 |
|
11 |
光源 |
256级程控光源 |
|
轮廓光：远心平行光源 |
||
|
表面光：LED环形光/同轴光 |
||
|
12 |
图像处理 |
先进图像分析方法，256灰度等级，20：1亚像素处理技术 |
|
13 |
软件 |
Laes1.0 |
|
14 |
最小显示单位（mm） |
0.0001 |
|
15 |
重量（KG） |
75 |
|
16 |
承重（KG） |
8 |
|
17 |
工作环境 |
电源：220V/50Hz |
|
振动：＜0.002mm/s，＜15Hz |
||
|
温度：22℃±3℃湿度：20～75% |
八、可选配：
1、特殊机型及软件功能可接受定制
2、可选装激光测量三维尺寸
3、可选装低角度自动升降分区光源
