一、介绍：
1、本仪器是综合本公司以追求精密为宗旨的技术队伍的整体力量进行开发，本设备经过诸项严格试验检验证明合格，拥有优异的性能，敬请放心使用。
2、但是为了让这些高精度设备经常在最佳状态发挥作用，正确的操作和维修保养十分必要。
3、本手册浅显易懂地说明了本设备的日常操作人员所必需知晓的安全操作方法和保养事项等。
4、请将本手册放在身边经常阅读，在理解的基础上熟练使用本设备。
二、应用范围
1、圆柱度仪广泛应用于轴承行业、机械加工、电机、汽配、摩配、精密五金、精密工具、刀具、模具、光学元件等行业。
2、适用于科研院所、大专院校、计量机构和企业计量室、车间等各种环形工件的圆度测量，并能给出零件的偏心及相位。
三、主要特点
1、小型紧凑，节省空间，快速检测：工件调整方便快捷，检测效率高,同类工件的测量做到即放即测。
2、大屏直观，操作简单：将计算机和检测机台部分直接融二为一，真正成为国内首创一体式的机型，大屏触摸式控制，直观易操作的界面设计，打破市场上其它品牌传统机型繁琐复杂的操作模式，不需要专业的检测人员，五分钟就可以学会。
3、目视化管理：可直接设置被测工件的上下公差范围，合格绿色显示，不合格红色条显示，一目了然。
4、智能化检测：数据统计SCP，CPK分析，并自动生产数据表格，可连接打印机。
5、精准检测：高精度采集系统，软件自主研发，模块化设计，使维护成本降至最低。
6、随意调节，测量范围更广：自动式调整垂直方向（Z轴），大理石操作平台内置滑轨，径向（X轴）可以随意移动大范围的调整，测量更大的产品直径。
7、车间实验室随意使用：无需恒温环境，车间温度湿度，不影响测量精度，主壳体内部防水槽设计，预防渗水渗油。
8、物联网系统配置功能预留（不标配）：可将数据传入云端，后台实时管控。
9、温馨提示：本设备不配置调心调平装置，是通过软件补偿算法进行快速测量。
四、技术参数
|
型号 |
HME02 |
|
|
测量方式 |
自动 |
|
|
测量范围 |
最大测量直径 |
φ240MM |
|
左右移动范围（X轴） |
100MM |
|
|
上下移动范围 (Z轴） |
180MM |
|
|
最大装载直径 |
φ450MM |
|
|
最大测量高度 |
200 |
|
|
旋转精度 |
径向跳动 |
（0.04+6H/10000)um |
|
轴向跳动 |
（0.04+6R/10000)um |
|
|
测量速度 |
旋转方向（A) |
60RPM（可调） |
|
旋转工作台 |
工作台外径 |
φ212MM |
|
承载重量 |
20KG |
|
|
传感器 |
测量范围 |
±300um |
|
测量力 |
70mN |
|
|
测针形状 |
Φ2mm超硬合金球 |
|
|
测针长度 |
30mm |
|
|
数据处理装置 |
PC |
|
|
OS |
windows |
|
|
显示器 |
13.3寸彩色液晶触摸屏控制 |
|
|
接口 |
USB3.0,100/1000METHERNET |
|
|
测量分析软件 |
多功能几何精度快速检测软件 |
|
|
测量项目 |
圆柱度 圆度 直线度 同心度 |
|
|
机器重量 |
70KG |
|

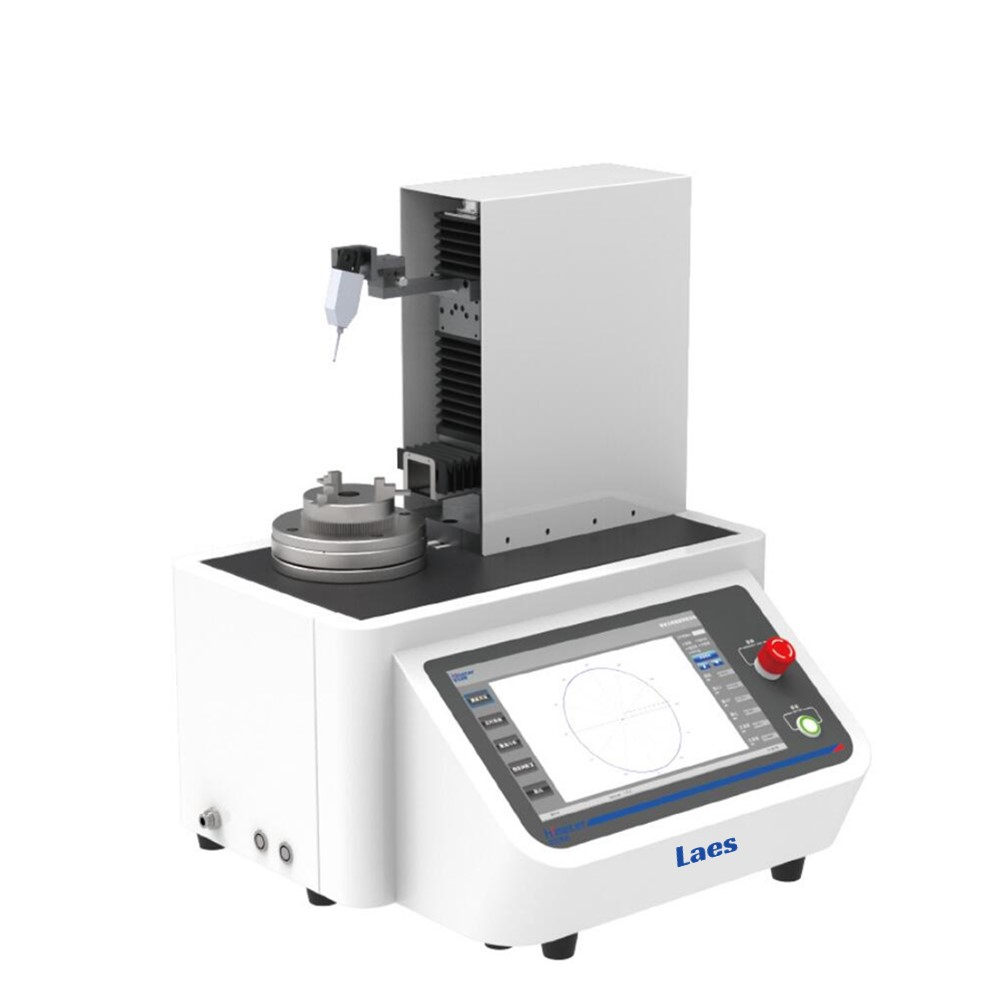

五、设备配置如图（外部）：
六、安装要求
1、电源：220-240V AV,50HZ,
2、单独地线。
3、最大功率：500W
七、环境要求
1、工作温度：常温湿度20-80％RH（无结露），
2、良好的地线，无明显震源。
七、操作步骤
1、取出箱子里电源线，连接仪器右侧下方电源孔，并接入220V电源
2、取出箱子里传感器连接线接入仪器左下方孔位如图14（注：传感器上测针单独放在箱子里白色袋子里，需要先将测针插入传感器头部）
3、将传感器装在微调部位如图3所示（传感器侧头可以根据实际需求调换方向）（注：为方便客户出厂前已安装在机台上）
4、打开机台右后下方电源开关开机如图13
5、打开屏幕右边绿色开机按钮如图12
6、双击屏幕中软件圆柱度测量打开界面
7、调节三爪卡盘如图5将被测工件外圆或内圆（根据实际工件大小）夹在卡盘中间，并锁紧。
8、通过运动轴（如下图）来调节传感器如图3将侧头调整到轻轻接触被测物表面，侧头与被测工件表面调整范围最理想角度为15度左右，同时注意观测屏幕右上角实时数据变化，最理想范围将绿色条调到±300um内。
八、运动轴教点
1、双击【实时数据】字样，打开【运动轴教点】界面。
2、根据实际情况，首先初始化对应的运动轴，运动轴完成初始化后，通过点击【方向】按钮完成运动轴的移动及定位，到达合适位置后，点击【保存】按钮。注：X/Z轴的极限位，禁止做为测量位。
3、按屏幕<开始检测>键，工作台开始测量自动转动两周（注意：由于传感器侧头调节后，刚开始接触被测物表面后张力的作用，数据略有跳动，所以建议先测试几次，取最稳定的值。
4、触摸屏测量界面：系统快速采集分析数据，屏幕下方开始显示圆柱度值，圆度值，直线度同心度值。左方显示实时数据和数据分析功能
九、注意事项
1、关设备时请先关开机按钮如图12，再关闭电源开关图13
2、仪器轻拿轻放，放在勿晃动的水平桌子上
3、开机时如果没数据反应，请检查红色紧急停止按钮图11向右方旋开。或检查左下方传感器航空接头是否未旋紧松动造成的。
4、注意清洁，防尘，防潮，不常用时请在大理石滑轨内和光轴后槽螺杆内涂抹防锈油。
